第十一、十二章

回环检测

回环检测的意义：前端（视觉里程计）和后端（优化）会导致累积误差，使得长期地图和轨迹不准确。回环检测通过识别相机是否回到曾经经过的位置，为后端提供额外的、非相邻的约束，从而有效消除累积误差，实现全局一致性。

回环检测的主流方法：

基于外观的方法：不依赖前端和后端的位姿估计，直接根据两幅图像的相似性判断。由于摆脱了累积误差的影响，成为主流方法。
其他方法包括理论上“朴素”的任意图像匹配（复杂度高）和基于里程计的几何关系（存在循环论证问题，误差大时失效）

基于词袋模型（Bag-of-Words， BoW）的回环检测：

核心思想：用“图像包含哪些视觉单词”的直方图向量来描述图像，通过比较这些向量的相似度来检测回环。
步骤：
- 字典生成：对大量图像提取特征点（如ORB），使用K-means等聚类算法将特征点聚合成“视觉单词”，并组织成k叉树结构以实现快速查找。
- 图像描述：对单张图像提取特征点，并在字典树中查找每个特征对应的单词，形成TF-IDF加权的词袋向量。
- 相似度计算：比较两幅图像对应的词袋向量，计算相似度评分

整个回环检测的意义是很好理解的，具体的做法就是传统的基于外观的方法，它没有利用任何的几何信息，所以一般都需要一个验证步骤，具体验证的内容书中说了两种，第一是建立缓存机制，认为单次检测到的回环不足以构成良好的约束，而在一段时间中已知检测到的回环，才是正确的回环；第二，对回环检测到的两帧进行特征匹配，估计相机的运动，然后，把运动放到之前的位姿图中，检查与之前的估计是否有较大的出入。

再重新捋一遍书中关于整个回环检测的流程，首先是要用外观方法进行回环检测，然后介绍了基于词袋模型的回环检测，先使用K叉树的结构创建字典（利用ORB特征），然后在使用TF-IDF进行相似度计算得到结果。
最后是结果分析，看看哪些部分可以优化，通过增加字典的规模，再取先验相似度以增强鲁棒性，在关键帧的处理中采用稀疏的帧，即彼此间不太相同，又能涵盖整个环境，最后就是之前已经提到过的验证。

建图

主旨是：SLAM不仅是为了定位，更是为了构建能服务于不同应用（如导航、避障、交互）的地图。文章重点从“稀疏特征点地图”扩展到“稠密地图”。

文章的核心概念与流程可总结如下：

1. 为什么需要稠密地图？

稀疏特征点地图（如几个桌角）能满足定位，但无法用于需要知道“面”信息的任务，如导航、避障、三维重建和增强现实交互。这些任务需要知道环境中每个看到的部分，即稠密地图。

2. 如何用单目相机做稠密重建？（核心难点与方案）

单目相机无法直接测距，文章介绍了经典的立体视觉思路：

核心问题：如何为第一张图的每个像素在其他图像中找到对应点？
解决方案：
- 极线搜索：利用相机运动几何，将对应点的搜索范围从整张图缩小到一条线（极线）上。
- 块匹配：比较像素周围的小图像块（而非单个像素）的相似度（如用NCC算法），在极线上找到最匹配的点。
- 深度滤波器：单次匹配不可靠。文章引入概率模型，将每个像素的深度视为一个服从高斯分布的状态。通过不断融入新的图像观测，像滤波器一样更新深度的均值（估计值）和方差（不确定性），使其从初始猜测逐渐收敛到稳定值。这个过程就是“深度估计”。

3. 单目稠密重建的实践与局限性

文章提供了一个实践程序，演示了上述流程，并指出了关键问题

对纹理依赖性强：在缺乏纹理的均匀区域（如白墙），块匹配容易失败。
计算量大：每个像素都需独立进行极线搜索和滤波，非常耗时。
改进方向：文章讨论了使用逆深度参数化、考虑图像仿射变换、以及利用GPU并行计算来提升鲁棒性和效率。

4. 更实用的方案：RGB-D稠密建图

相较于“费力不讨好”的单目稠密估计，使用RGB-D相机直接获取深度是更高效可靠的选择。文章介绍了由此生成的几种地图形式

点云地图：最基本的形式，将深度图转换成三维点并拼接。需进行滤波（如体素网格滤波）来降采样和去噪。
八叉树地图：一种高效压缩、概率化、支持动态更新的地图。它将空间递归划分为体素，每个体素存储“被占据”的概率。其优势是：
- 存储空间极小（可比点云小99%以上）。
- 支持多分辨率查询和概率更新，能融合多次观测并处理动态变化。
- 可直接用于机器人导航和避障的空间查询。
表面重建（网格/面片）：在点云基础上重建出物体表面，更美观，适合可视化与人机交互。

5. 高级方向预览
文章最后简要提到了以重建为核心、依赖GPU并行计算的实时三维重建方向（如KinectFusion），其使用TSDF等结构能构建出非常精细、无缝的三维模型。

总结：文章系统阐述了从单目深度估计的原理与实践，到利用RGB-D传感器构建各种实用地图（点云、八叉树、表面）的全链条知识，指明了稠密建图是实现SLAM高级应用的关键

（AI太好用了你知道吗）
赶时间，这部分内容就用AI代替了。

简单总结一下，建图就是为了构建稠密地图，以满足导航、避障、三维重建和增强现实交互等需求。接着就是看具体的做法了，本文中介绍了单目和RGB-D两种方法，单目看看就可以了，它需要根据几何信息一点点的去测每个像素的深度，计算量大，速度慢，效果还差，对纹理的依赖强。所以不用它，只要知道大概是一种通过位姿找到极线，再使用深度滤波器一次次迭代找到深度的方法就可以了。

对于RGB-D，深度信息直接得到，作者接着介绍了两种地图形式，点云地图和八叉树地图。
点云就是空间离散的点组成的图，得到后再经过体素滤波减少冗余点就成为了点云地图，不过，想要能够满足定位、导航、可视化、交互的需求，还需要进一步生成网络模型，网络重建后，原本没有表面信息的点云就可以构建出法线、纹理等信息了。

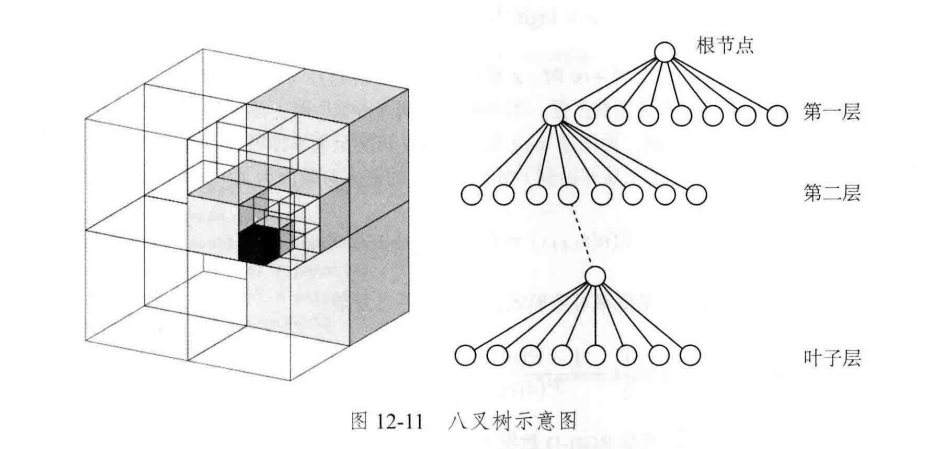

令一种八叉树地图就是把一个大方块沿三个表面对半分，分成8块。每块中限制有多少个点，和体素滤波有点像，但是它的压缩程度很强，书中的例子是原本6.9MB的点云地图文件，改用八叉树就变成了56KB。总之八叉树就是一颗非均匀的、带概率的体素树，压缩率高，便于更新和查询。关键地解决了点云地图数据量大和不能去除动态物体的问题。

实时三维重建的内容书里说的不多，也没有什么实践，这里也不说了。

放个八叉树图在这吧。
